Spesifikasi API 7-2 NC35 Alat Ukur Ulir Sambungan Bernomor untuk Inspeksi Ulir Bahu Putar Pipa Bor Kerah Bor
Deskripsi:
Alat ukur ulir sambungan bernomor API Spec 7-2 NC35 adalah alat ukur sambungan bahu putar profesional yang diproduksi secara ketat sesuai dengan standar API Spec 7 2.
Alat Ukur Sambungan Bernomor digunakan untuk inspeksi dimensi ulir dan verifikasi toleransi pipa bor, kerah bor, dan komponen pengeboran ladang minyak lainnya.
Digunakan secara luas di mesin perminyakan, pabrik manufaktur OTCG & alat bor, perusahaan jasa ladang minyak, dan laboratorium pengujian pihak ketiga.

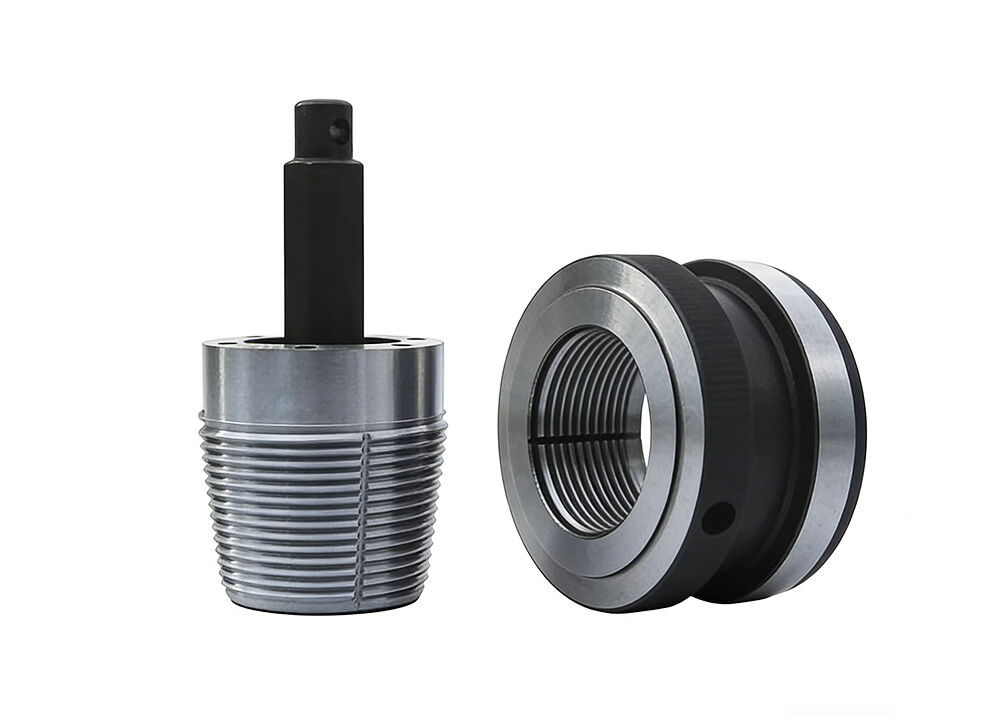

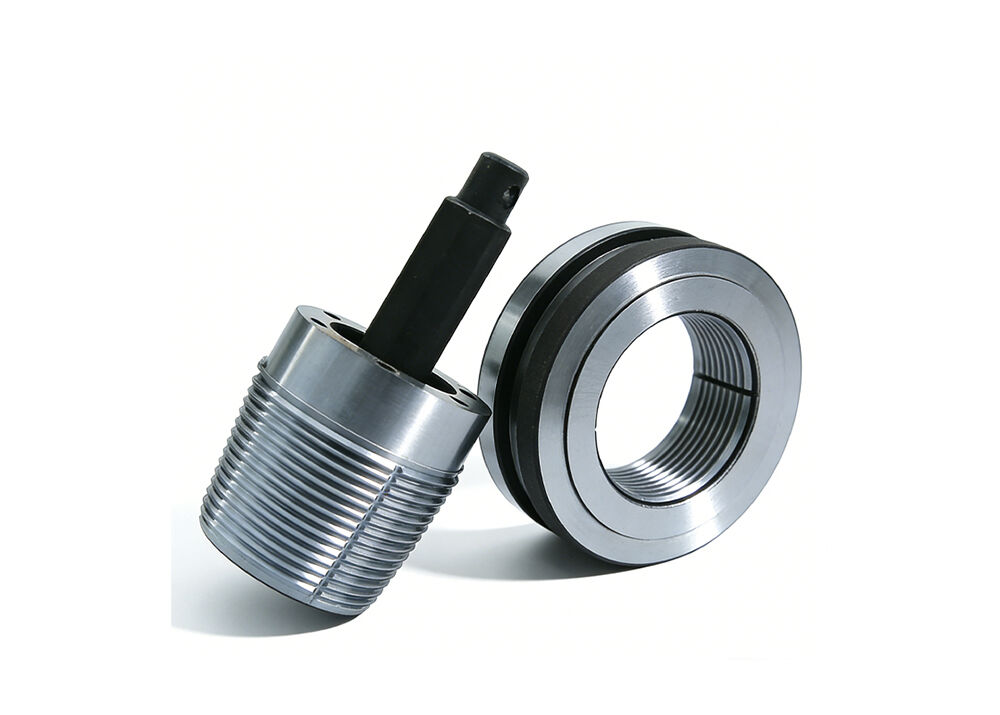

Alat Ukur Cincin Kerja/Master dan Plug Sambungan Bahu Putar Bernomor terbuat dari baja perkakas GCr15 dengan kekerasan mencapai 60 63HRC, memberikan ketahanan aus yang tinggi, akurasi dimensi yang stabil, dan masa pakai yang lama. Setiap alat ukur diperiksa sepenuhnya dan dilengkapi dengan sertifikat kalibrasi resmi sebelum pengiriman.
Varian yang tersedia: Alat ukur kerja atau alat ukur master; alat ukur cincin, alat ukur plug, atau set cincin & plug lengkap.
Beberapa ukuran ulir yang sesuai dapat dipertukarkan dengan sambungan rangkaian bor IF lama.
Detail Cepat:
1. Standar: API Spec 7-2
2. Material: GCr15
3. Kekerasan: 60-63HRC
4. Dilengkapi dengan sertifikat kalibrasi
Saat memesan, harap tentukan informasi berikut:
1. Tipe dan Ukuran sambungan
2. Alat ukur master atau alat ukur kerja
3. Cincin atau plug atau set
Spesifikasi:
Alat Ukur Gaya Nomor
| Ukuran | Bentuk Ulir yang Diinspeksi | Pitch per 25.4mm | Taper | Bentuk Sudut | Diameter Pitch Dasar |
| NC10 | V-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | V-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350(4) | 1:6 | 59.817 | |
| NC26(2 3/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 67.767 | |
| NC31(2 7/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350(4) | 1:6 | 89.687 | |
| NC38(3 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 96.723 | |
| NC40(4 FH) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350(4) | 1:6 | 112.192 | |
| NC46(4 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 117.500 | |
| NC50(4 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350(4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350(4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350(4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350(4) | 1:4 | 196.621 |
Pengemasan & Pengiriman:
![]()
Profil perusahaan:
![]()
Aplikasi:
Alat ukur sambungan bernomor NC35 terutama digunakan dalam industri minyak dan gas bumi.
Tindakan Pencegahan:
1. Dilarang menyentuh permukaan kerja alat ukur dengan tangan, agar tidak menyebabkan karat.
2. Periksa secara teratur untuk melihat apakah ada kerusakan, karat, atau deformasi. Jika Anda menemukan bahwa alat ukur mulai berkarat,
Anda harus memasukkannya ke dalam bensin dan merendamnya selama beberapa waktu, lalu mengeluarkannya dan menyekanya dengan hati-hati, dan mengoleskan minyak anti karat.
3. Jangan menyimpan permukaan kerja kedua alat ukur bersamaan, jika tidak, kedua permukaan kerja
akan saling menempel, dan alat ukur akan rusak secara tidak perlu saat dipisahkan dengan kekuatan eksternal.
4. Setelah alat ukur ulir digunakan, harus dilap bersih dan disimpan dalam kondisi kering.
FAQ:
Q1: Alat bor apa yang dapat diuji oleh alat ukur ini?
A1: Terutama digunakan untuk inspeksi ulir pipa bor, kerah bor, dan komponen sambungan bahu putar lainnya.
Q2: Bagaimana Anda mengemas alat ukur presisi?
A2: Semua alat ukur dikemas dengan minyak anti karat, kotak bagian dalam profesional, dan kotak kayu ekspor untuk menghindari kerusakan selama transportasi.
Q3: Bagaimana cara menangani karat pada alat ukur ulir?
A3: Rendam alat ukur dalam bensin, bersihkan dengan hati-hati, lalu oleskan minyak anti karat untuk perawatan.
