Keakuratan Tinggi 0,005mm Stabilitas Tinggi V Blok Jigs Fittings untuk Desain Mekanis Mesin Workpiece Alignment & Inspection

Blok V Akurasi Tinggi 0,005mm Stabilitas Tinggi untuk Desain Mekanik, Pemesinan, Penyelarasan & Inspeksi Benda Kerja

Deskripsi:

Blok V adalah perlengkapan penahan kerja profesional yang memungkinkan operator untuk menempatkan dan menjepit benda kerja dengan aman untuk operasi pemesinan dan inspeksi. Permukaan dasar, samping, dan kontak V digerinda presisi penuh, menawarkan bidang referensi yang stabil, andal, dan berulang untuk menjamin hasil pemesinan dan pengukuran yang konsisten.

Untuk menjaga akurasi jangka panjang, Blok V memerlukan inspeksi berkala. Blok V kami diperlakukan panas penuh dan dimesin presisi, memastikan kinerja yang stabil sebagai alat penahan bengkel yang andal.

Permukaan kontak ganda berbentuk V yang khas menopang komponen termasuk batang bulat, barang tubular, dan bagian poros dengan kuat. Benda kerja bersandar merata pada kedua permukaan profil V, yang mendistribusikan tekanan penjepitan secara merata. Distribusi gaya yang seragam ini mengunci benda kerja pada posisi tetap untuk penggilingan, penggerindaan, penandaan tata letak, dan pengujian kelonggaran yang presisi.

Setiap Pasangan Blok V yang Cocok dibuat dari baja kelas premium, dikeraskan hingga HRC 55–62 untuk ketahanan aus yang unggul. Menampilkan sudut V standar 90° dan dilengkapi dengan braket penjepit yang serasi, blok V spesifikasi metrik dan inci kami mencapai akurasi tinggi hingga 0,005 mm (0,0002 inci).

Detail Cepat:

1. Digunakan untuk pekerjaan tata letak, pemesinan, dan inspeksi.

2. Terbuat dari baja berkualitas tinggi dan kekerasan HRC55-62.

3. Sudut V 90°.

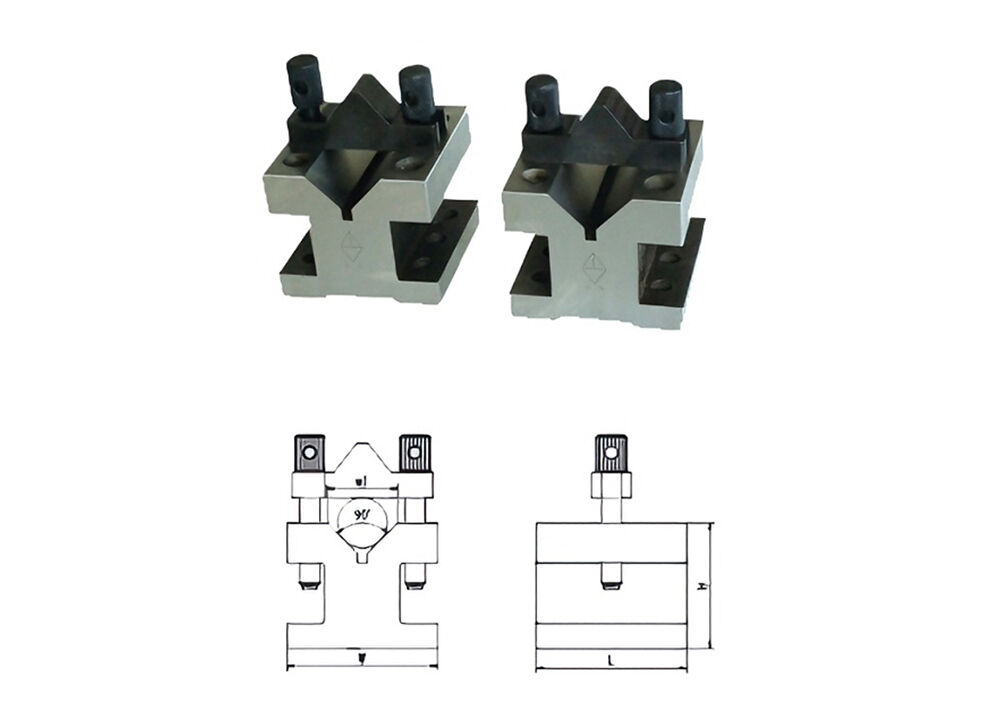

Spesifikasi:

Sorotan Produk:

1. Permukaan Referensi Digerinda Presisi

Dasar, permukaan samping, dan permukaan kontak V digerinda presisi penuh, menyediakan bidang referensi yang stabil dan berulang

untuk pekerjaan tata letak,pemesinan, dan inspeksi.

2. Desain Penjepitan Berbentuk V yang Dioptimalkan

Permukaan kontak ganda V standar 90° mendistribusikan gaya penjepitan secara merata, mengamankan batang bulat, poros, dan benda kerja tubular

dengan kuatpada posisi tetap selama pengujian dan pemrosesan.

3. Kekerasan Tinggi & Masa Pakai Panjang

Dibuat dari baja premium dan diperlakukan panas hingga HRC 55–62, memberikan ketahanan aus yang luar biasa untuk

penggunaan bengkel berat jangka panjang.4. Disediakan sebagai Pasangan yang Cocok dengan Penjepit

Set lengkap termasuk blok V berpasangan dan braket penjepit yang serasi. Spesifikasi dimensi metrik dan inci

mencakup

berbagai ukuran benda kerja.5. Aplikasi Luas untuk Metrologi Presisi

Perlengkapan penahan kerja yang sempurna untuk pengujian kelonggaran poros, inspeksi tabung minyak bumi, penandaan tata letak, penggerindaan, penggilingan, dan

kontrol kualitas di laboratorium mesin & metrologi.

Aplikasi:

Jepit benda kerja silindris dengan aman untuk proses penggilingan, penggerindaan, dan pemotongan ringan. Gaya penjepitan yang terdistribusi merata
