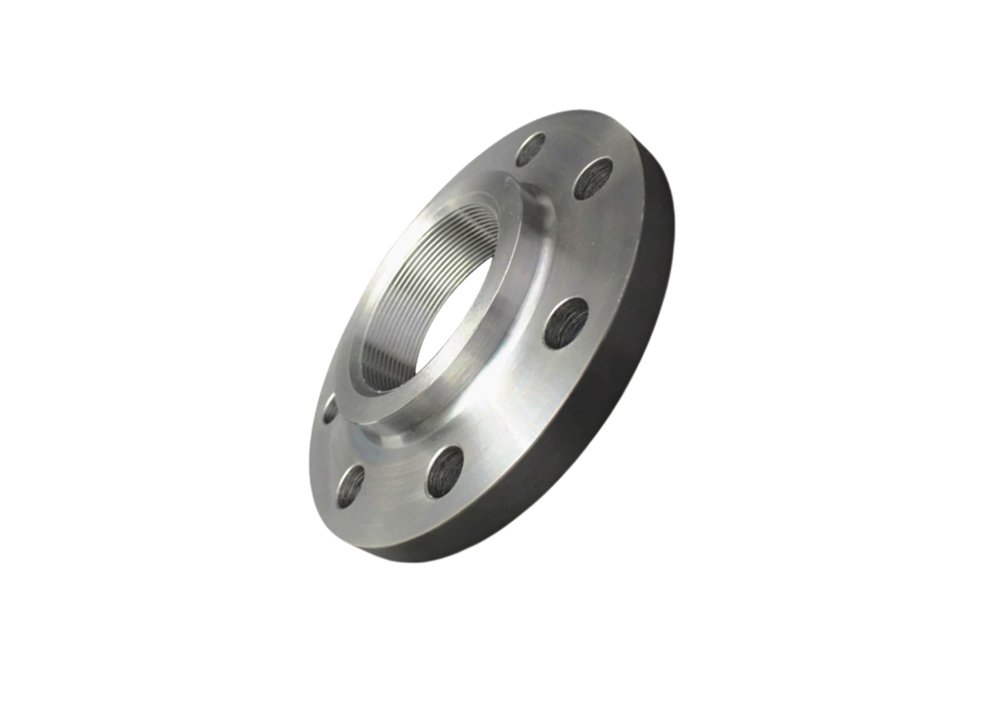

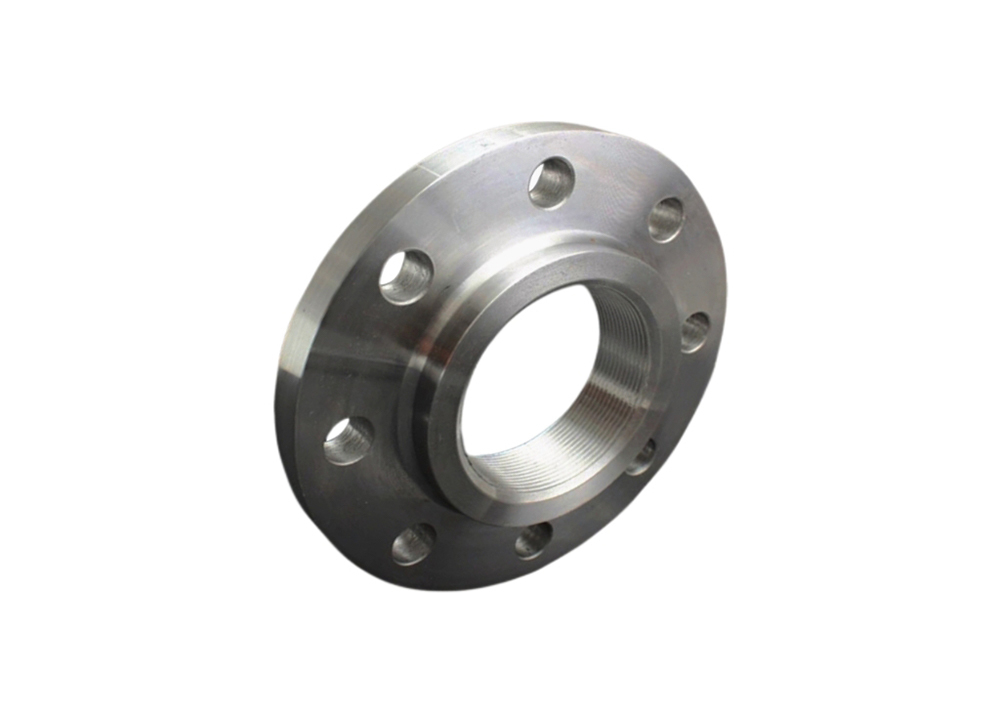

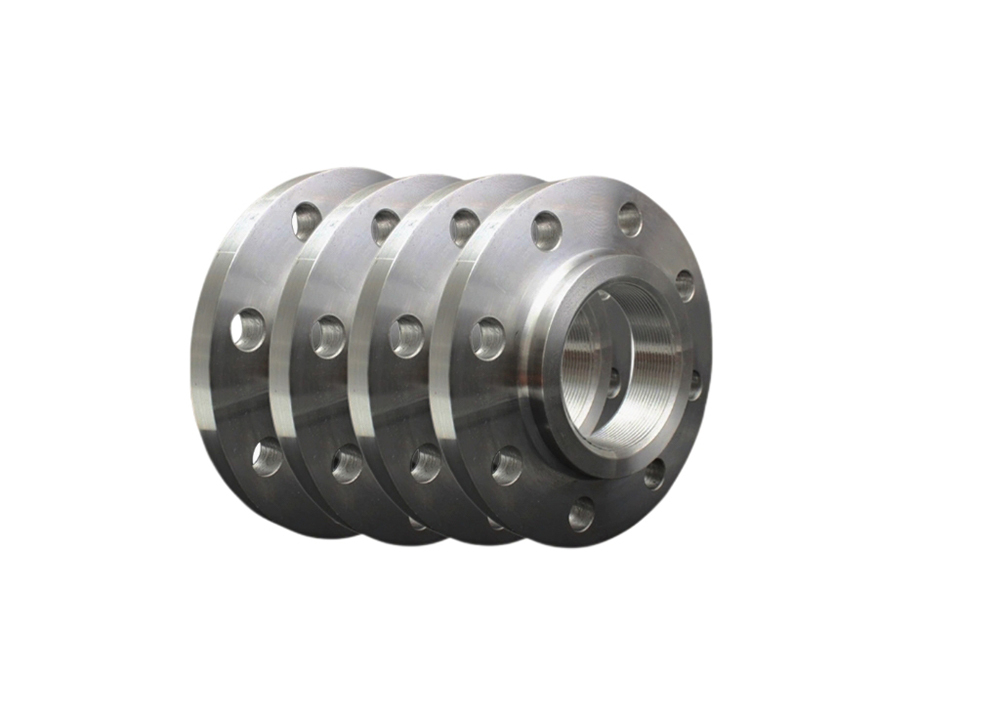

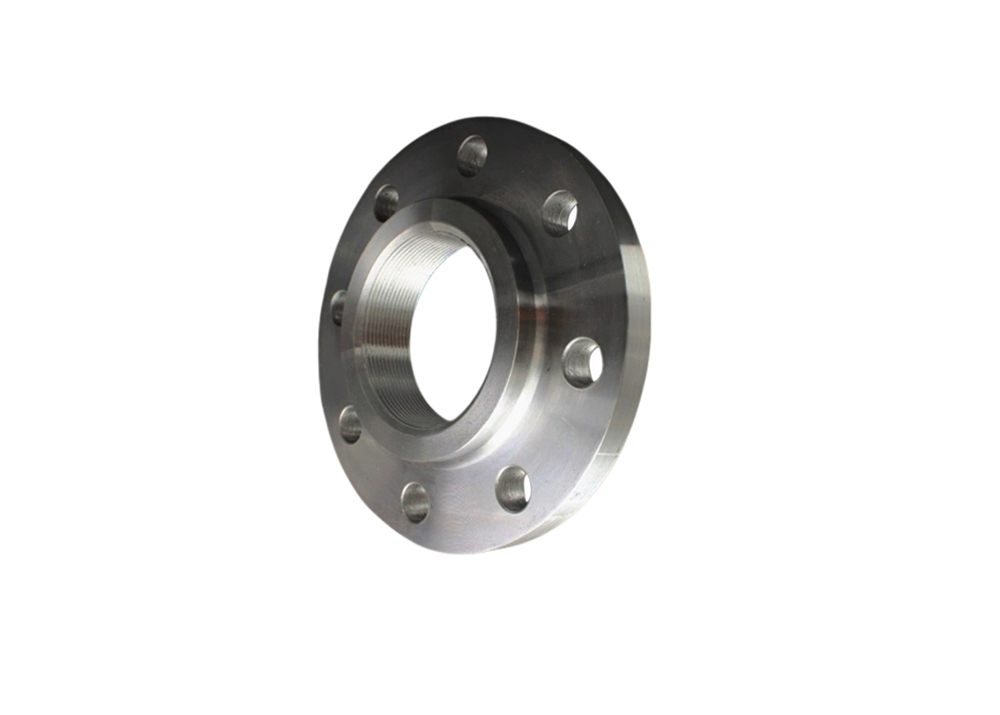

Titanium threaded flanges adalah fittings ujung pipa yang terbuat dari titanium non-ferrous atau paduan titanium.menggunakan lubang internal flange yang diolah untuk membentuk benang pipaKeuntungan termasuk kemudahan pemasangan dan pemeliharaan, dan mereka cocok untuk sistem pipa di mana pengelasan tidak diizinkan, terutama di lingkungan tekanan rendah.
Flang bergaris paduan titanium tersedia dalam ukuran dari NPS 1/2 hingga NPS 6, dan desain khusus juga tersedia berdasarkan spesifikasi atau gambar pelanggan.Flanges titanium kami diproduksi sesuai ketat dengan standar internasional ASME untuk memenuhi persyaratan yang beragam dari pelanggan global kami.
Flang pipa berujung titanium banyak digunakan dalam sistem pipa di industri seperti pengolahan kimia, pemurnian minyak bumi, teknik lepas pantai, pembangkit listrik, farmasi,dan pengolahan makananMereka sangat cocok untuk menangani media yang sangat korosif seperti asam klorida, asam sulfat, dan air laut.Titanium memiliki ketahanan korosi yang tinggi sehingga dapat mempertahankan integritas struktural dan keandalan penyegelan di lingkungan yang kerasSelain itu, dibandingkan dengan flang baja tahan karat atau baja karbon tradisional, flang titanium memiliki berat yang lebih rendah,membuat mereka berharga untuk aplikasi high-end yang membutuhkan pengurangan berat.
Standar:ASME, ANSI
Nama bahan:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 dll.
Ukuran:NPS 1/2-NPS 6
OEM & ODM:Tersedia
Tekanan:Kelas 150, Kelas 300
Teknik:Berkualitas
Permukaan penyegelan:RF, FF
Jenis:Flange berujung
Kemasan:Ekspor standar kayu kasus, atau dapat disesuaikan
Aplikasi:Industri minyak bumi, kimia, pembuatan kapal, farmasi, metalurgi, mesin, siku cap, makanan dan industri lainnya
Dimensi Nominal | Diameter luar pipa baja A |
Ukuran koneksi | Ketebalan flange C |
Ujung besar leher flange N |
Ketinggian flange H |
Spesifikasi benang pipa Rc atau NPT | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | NPS | Diameter luar flange D |
Diameter lingkaran pusat lubang baut K |
Diameter lubang baut L |
Bolt Itu. |
Jumlah lubang baut n ((pc) |
|||||
15 | 1/2 | 21.3 | 90 | 60.3 | 16 | M14 | 4 | 9.6 | 30 | 14 | 1/2 |
20 | 3/4 | 26.9 | 100 | 69.9 | 16 | M14 | 4 | 11.2 | 38 | 14 | 3/4 |
25 | 1 | 33.7 | 110 | 79.4 | 16 | M14 | 4 | 12.7 | 49 | 16 | 1 |
32 | 1-1/4 | 42.4 | 115 | 88.9 | 16 | M14 | 4 | 14.3 | 59 | 19 | 1-1/4 |
40 | 1-1/2 | 48.3 | 125 | 98.4 | 16 | M14 | 4 | 15.9 | 65 | 21 | 1-1/2 |
50 | 2 | 60.3 | 150 | 120.7 | 18 | M16 | 4 | 17.5 | 78 | 24 | 2 |
65 | 2-1/2 | 76.1 | 180 | 139.7 | 18 | M16 | 4 | 20.7 | 90 | 27 | 2-1/2 |
80 | 3 | 88.9 | 190 | 152.4 | 18 | M16 | 4 | 22.3 | 108 | 29 | 3 |
100 | 4 | 114.3 | 230 | 190.5 | 18 | M16 | 8 | 22.3 | 135 | 32 | 4 |
125 | 5 | 139.7 | 255 | 215.9 | 22 | M20 | 8 | 2.3 | 164 | 35 | 5 |
150 | 6 | 168.3 | 280 | 241.3 | 22 | M20 | 8 | 23.9 | 192 | 38 | 6 |
1. Apa kinerja yang luar biasa dari titanium berujung flange dalam hal ketahanan korosi?
Flang titanium bergaris memiliki ketahanan yang sangat kuat terhadap media korosif seperti air laut dan ion klorida. ketahanan korosi mereka jauh melebihi stainless steel dan baja karbon,dan mereka sangat cocok untuk lingkungan yang keras seperti industri laut dan kimia.
2Apakah titanium bergaris flanges perlu langkah anti karat tambahan?
Tidak perlu. Flanges titanium berujung dapat digunakan untuk waktu yang lama tanpa lapisan atau perlindungan katoda, menghindari risiko karat dan secara signifikan mengurangi persyaratan perawatan.
3Di mana kelebihan ringan dari titanium flanges terletak?
Titanium memiliki kekuatan yang dekat dengan baja, tetapi kepadatannya hanya 60% dari baja,yang memungkinkan untuk secara signifikan mengurangi berat peralatan di bidang seperti kedirgantaraan dan pembuatan kapal sambil mempertahankan kapasitas beban yang tinggi.
4Bagaimana kinerja titanium flange di lingkungan suhu rendah?
Flang titanium masih dapat mempertahankan ketahanan yang sangat baik dalam lingkungan suhu ultra-rendah (seperti nitrogen cair dan oksigen cair), menjadikannya pilihan yang ideal untuk rekayasa kriogenik.
5Bagaimana dengan ketahanan suhu tinggi dari titanium flanges?
Paduan titanium (seperti TA2 dan TA9) dapat mempertahankan sifat mekanik yang stabil pada suhu tinggi 300-500 ° C, dan beberapa bahan bahkan dapat menahan suhu yang lebih tinggi untuk jangka waktu yang singkat.
6Bagaimana flange titanium tahan oksidasi suhu tinggi?
Pada suhu tinggi, sebuah film oksida padat terbentuk di permukaan titanium, yang dapat secara efektif mengisolasi oksigen dan mencegah oksidasi lebih lanjut dari bahan.
7. Mengapa umur layanan titanium flanges lebih lama daripada stainless steel?
Dalam lingkungan korosif, umur flang titanium bisa lebih dari sepuluh kali lipat dari stainless steel, dan mereka hampir tidak memerlukan perawatan, yang menghasilkan biaya siklus hidup total yang lebih rendah.
8. Mengapa titanium flanges masih ekonomis meskipun biaya awal yang tinggi?
Meskipun biaya pembelian awal flang titanium relatif tinggi, umur layanan yang sangat panjang dan persyaratan pemeliharaan yang sangat rendah secara signifikan mengurangi biaya penggunaan jangka panjang,meningkatkan kinerja ekonomi mereka secara keseluruhan.
9Apakah flang titanium cocok untuk industri farmasi dan makanan?
Ya, titanium memiliki biokompatibilitas yang tidak beracun dan tidak berbahaya, dan kemurnian materialnya tinggi, sepenuhnya memenuhi persyaratan higienis yang ketat dari bidang seperti farmasi dan pengolahan makanan.
10Bagaimana pengolahan dan sifat las dari titanium flanges?
Flanges titanium mendukung berbagai metode las seperti las TIG dan las plasma, dengan kekuatan las yang tinggi.dan pengelasan bergaris, untuk memenuhi kebutuhan sistem pipa yang berbeda.
